Créer un Butterfly Chart sur Tableau [HowTo]

Dans ce tutoriel, nous allons voir ensemble, étape par étape, comment créer un Butterfly Chart sur Tableau Desktop.

Mais à quoi ressemble un Butterfly Chart à vrai dire ?

graphique Butterfly Chart Tableau Desktop

Le Butterfly Chart est un type de graphique où l’on compare deux séries de données côte à côte. Il est très adapté pour avoir un rapide aperçu des différences entre deux groupes selon un même paramètre.

Dans notre exemple, nous verrons simplement la répartition d’un groupe de patients en fonction de leur âge et de le sexe. Vous trouverez à la fin de cet article, le jeu de données utilisé dans ce tutoriel.

A lire aussi : Comprendre les filtres dans Tableau

Guide Etape par Etape :

Etape 1

Vous allez simplement faire glisser la table Age dans l’étagère Ligne.

première étpe pour créer un butterfly chart sur Tableau Desktop en vidéo

On veillera à les trier par ordre décroissant pour une meilleure compréhension

tri décroissant sur Tableau Desktop en vidéo

Etape 2

Il faut veiller maintenant à créer deux champs calculés :
Le premier champs pour afficher l’âge pour les hommes (Male) et un second pour les femmes (Female)

champs calculé butterfly chart Tableau Desktop

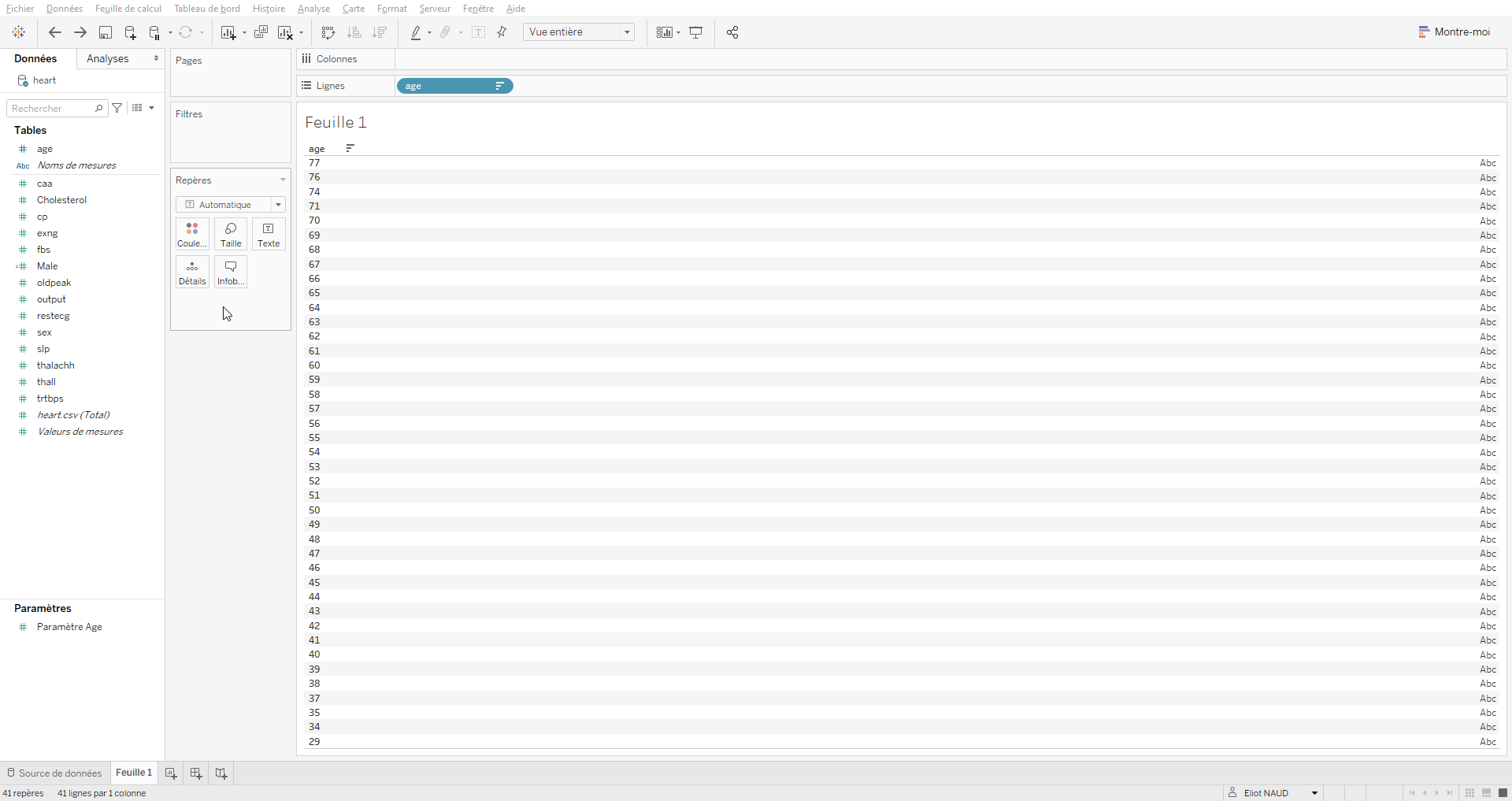

On va ensuite dupliquer ce champs calculés et le modifier pour créer le second

champs calculé butterfly chart Tableau Desktop

Voici les formules pour les copier/coller :

IF sex = 1 THEN age END
IF sex = 0 THEN age END

Etape 3

Ensuite, il faut faire glisser ces champs calculés dans l’étagère Colonne

Etape 4

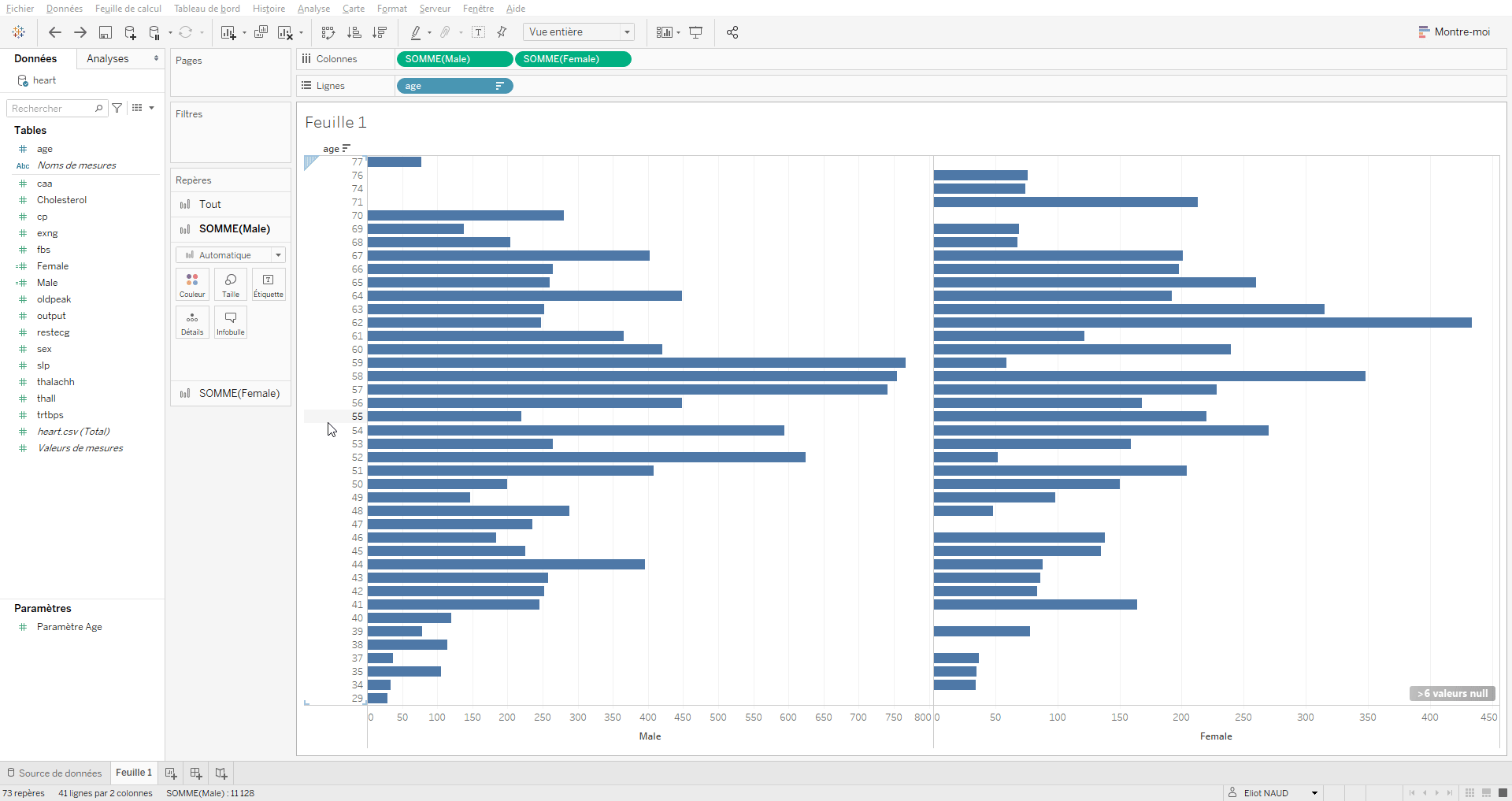

Il suffit enfin d’inverser l’axe des abscisses de notre premier graphique

Etape 5

Il ne nous reste plus qu’à mettre de la couleur !

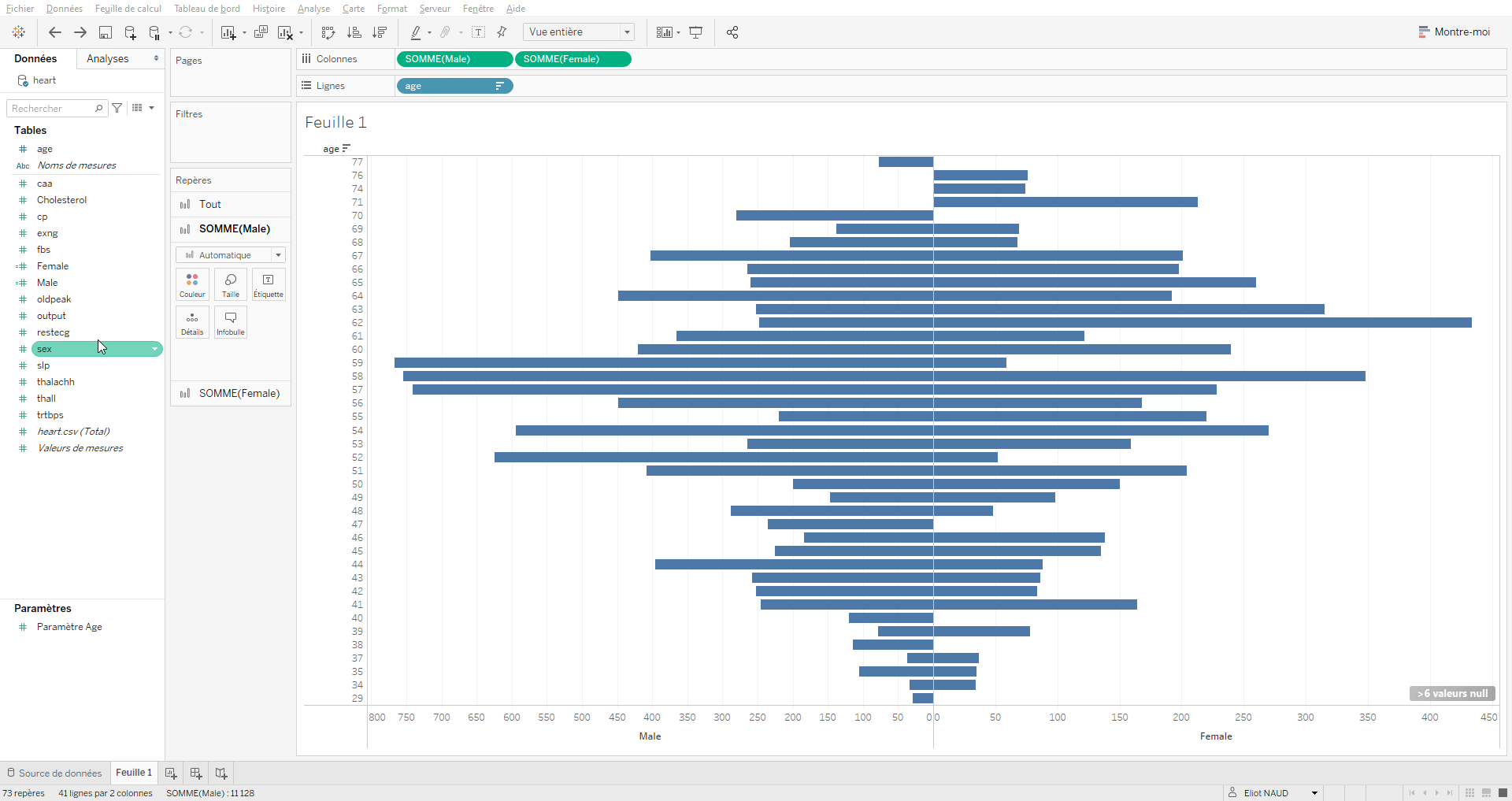

On va tout d’abord passer la table Sex en dimension

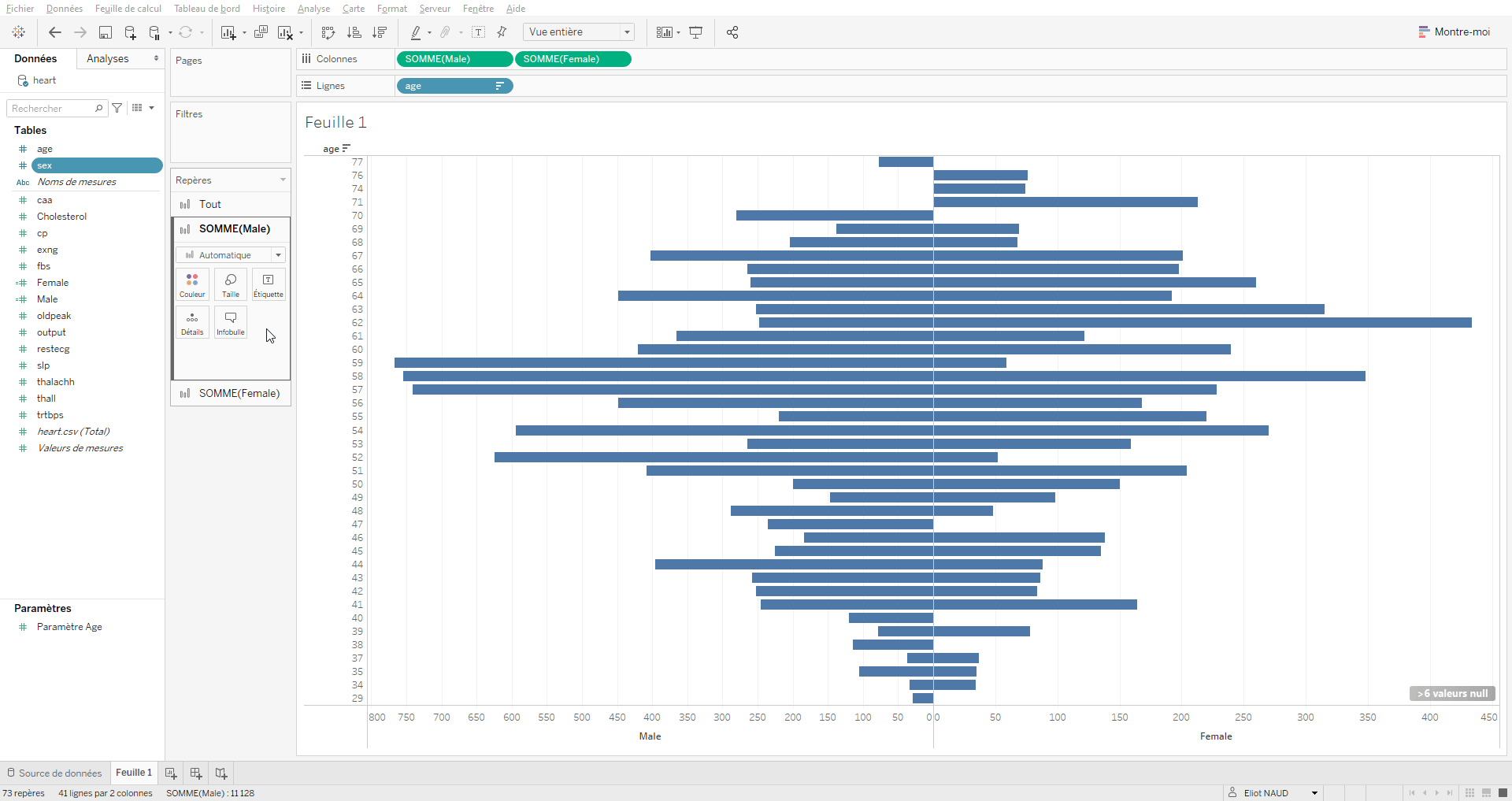

Puis mettre de la couleur

Et voilà notre Butterfly Chart avec Tableau Desktop est fini !

Etape 6 Bonus

Mais pouvons nous aller un peu plus loin ? Nous pourrions ajouter de la couleur en fonction de l’âge de nos patients par exemple !

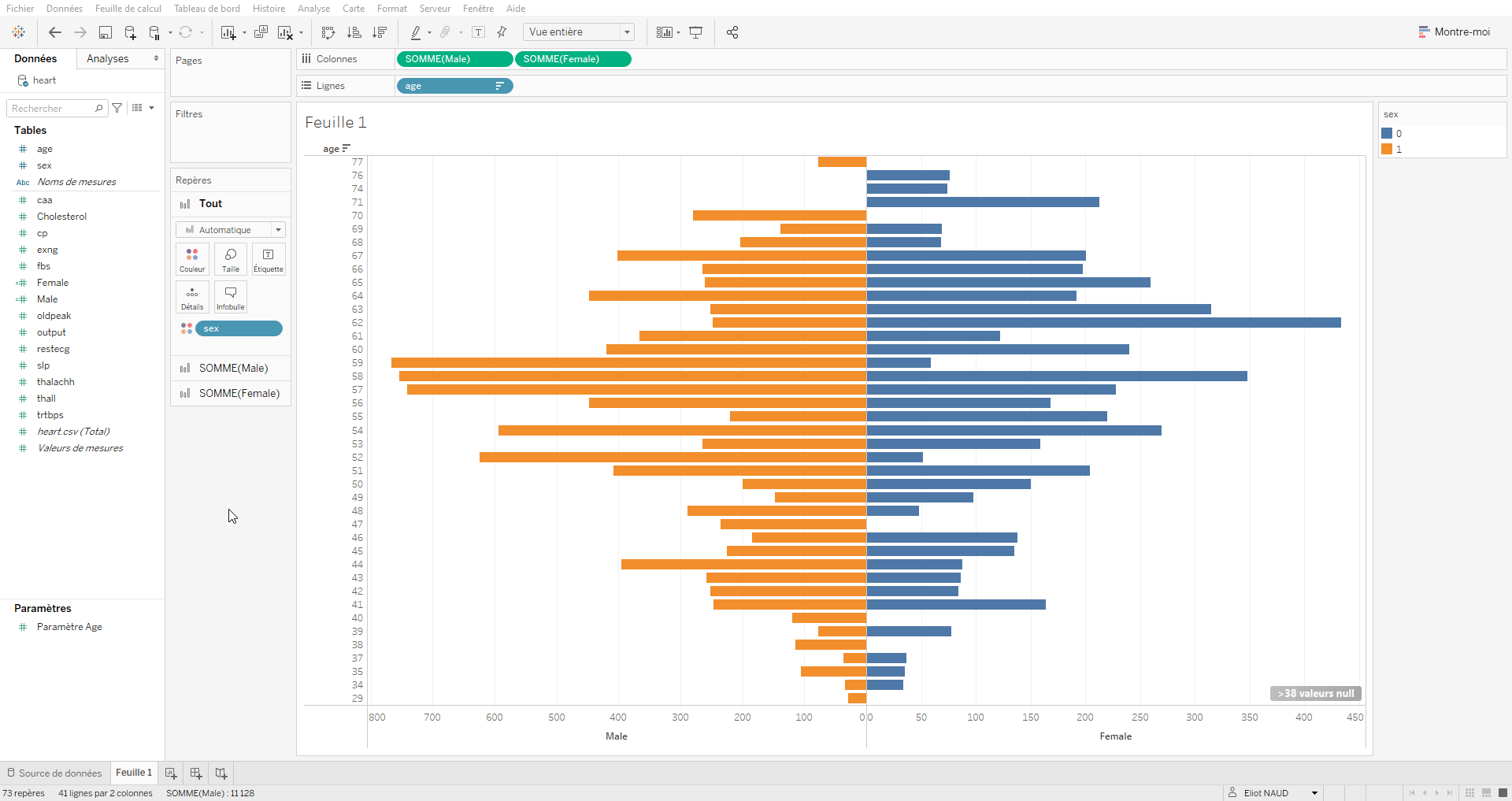

Alors passons la table Age en Continu

Nous allons créer un nouveau champs calculé permettant de créer différents groupes en fonction de l’âge; Appelons le : Age Group.
Voici sa formule :

If age <= 20 THEN "Group 1"
ELSEIF  age <= 35 THEN "Group 2"
ELSEIF  age <= 50 THEN "Group 3"
ELSEIF  age <= 65 THEN "Group 3"
ELSEIF  age <= 80 THEN "Group 4"
END

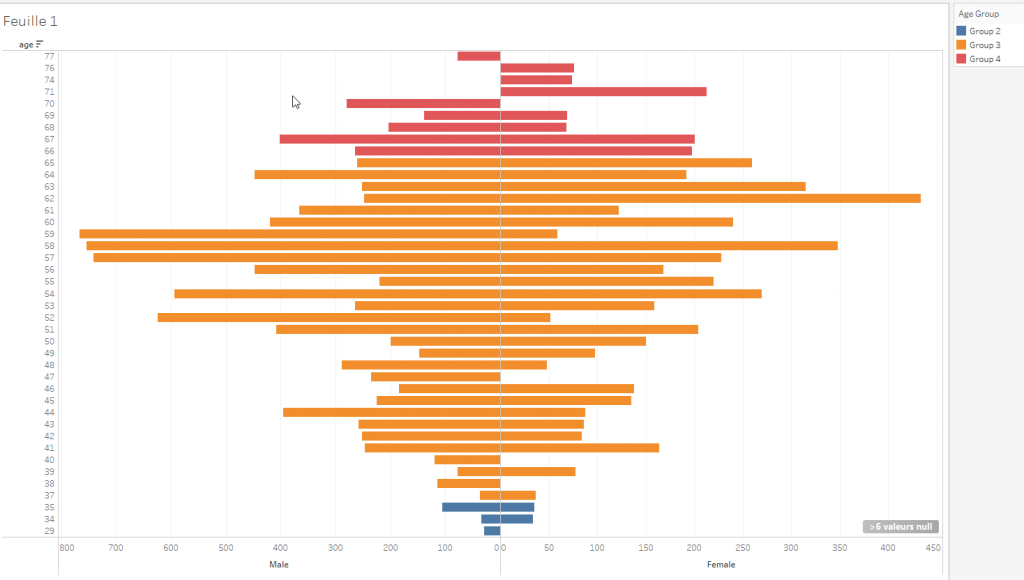

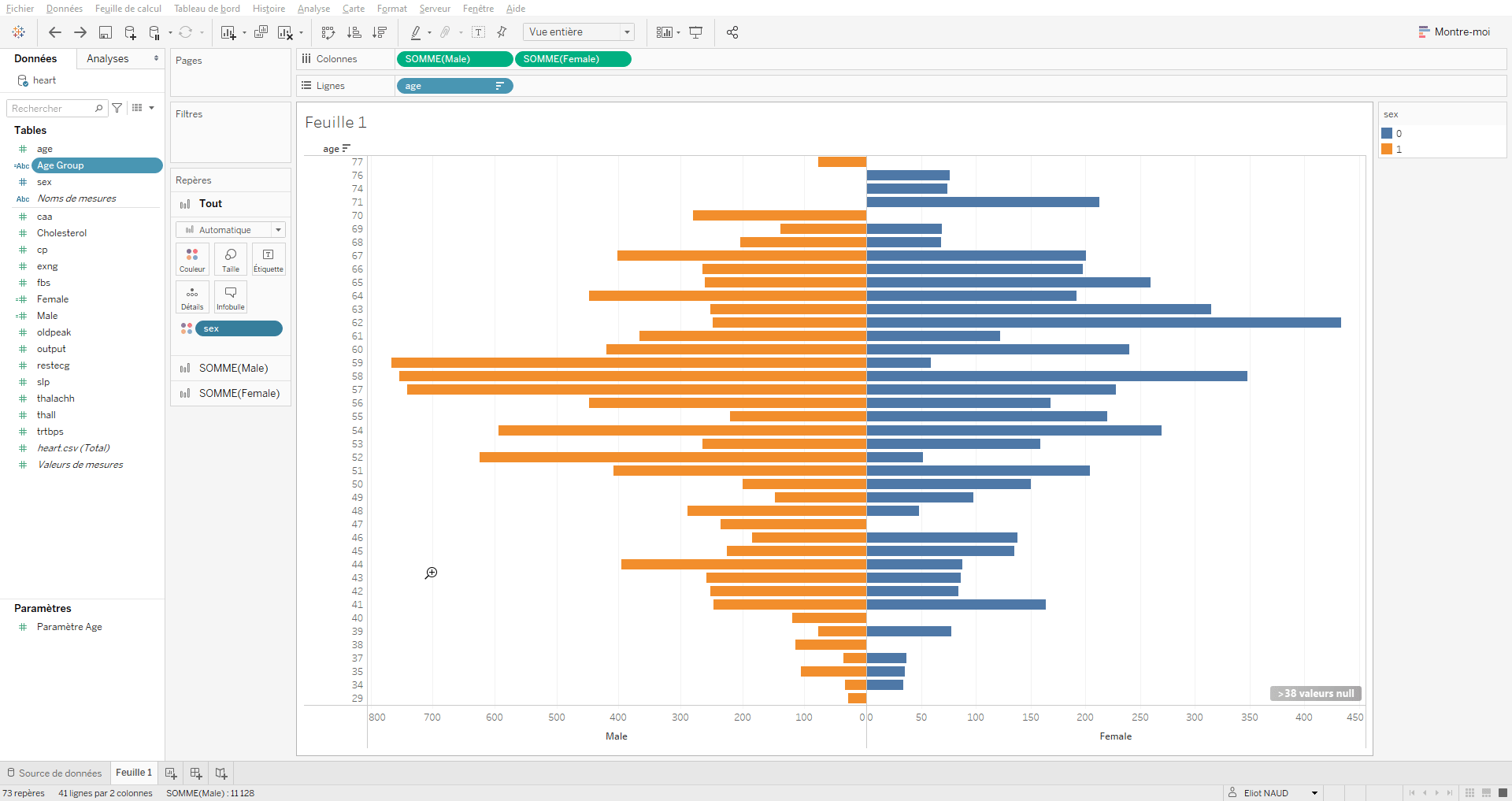

Il ne nous manque plus qu’à rajouter de la couleur grâce à ce nouveau champs

Conclusion

Si vous souhaitez aller plus loin, je vous invite à jeter un œil aux possibilités assez impressionnantes qu’offre Tableau Software !

Je vous invite à télécharger la version d’essai et d’essayer à votre tour de réaliser ce graphique !


Vous trouverez le jeu de données utilisé juste ici.

Si vous souhaitez en savoir plus sur Tableau, vous pouvez également vous inscrire gratuitement à nos formations découverte afin de découvrir l’outils et de bénéficier des conseils et de l’accompagnement de nos formateurs officiels
