Créer des bar-charts arrondis dans Tableau

Un vent de fraîcheur sur vos bar-charts, ça n’est pas de refus, non ?
Dans cet article, qui fait suite à mon post LinkedIn, je vais vous expliquer comment créer un bar chart arrondi.

Pour vous détailler comment reproduire ce graphique, je vais m’appuyer sur le jeu de données inclus par défaut dans Tableau : Exemple Hypermarché.

Avant de commencer

Voici les champs initiaux qui vous seront nécessaires pour réaliser ce graphique :

  • Une mesure continue qui sera utilisée pour déterminer la longueur du bar-chart. Dans mon cas, j’utilise le « Bénéfice ».

Et c’est tout !
Dans mon cas, j’utilise également la dimension « Catégorie » pour construire trois barres de longueurs différentes. Cela reste dépendant de l’analyse que vous souhaitez conduire.

A lire aussi : Donner un look sexy à vos bar-charts

Comment construire ce graph ?

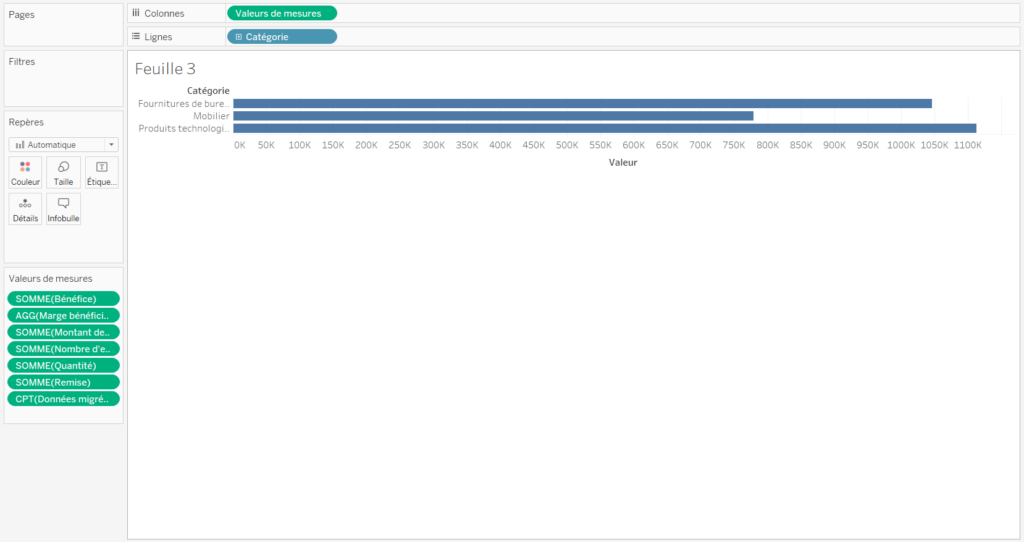

D’abord, nous allons placer « Catégorie » sur Lignes et « Valeurs de Mesures » dans « Colonnes »

Le résultat est assez déroutant et c’est normal. Ici Tableau fait la somme des agrégations de toutes les mesures.
A toutes ces mesures, nous allons en rajouter une dernière. Pour cela, faites un double-clic sur l’encadré de « Valeurs de Mesures » situé sous les « Repères » et écrivez « 0 ». Je vous explique très rapidement à quoi cela va servir.

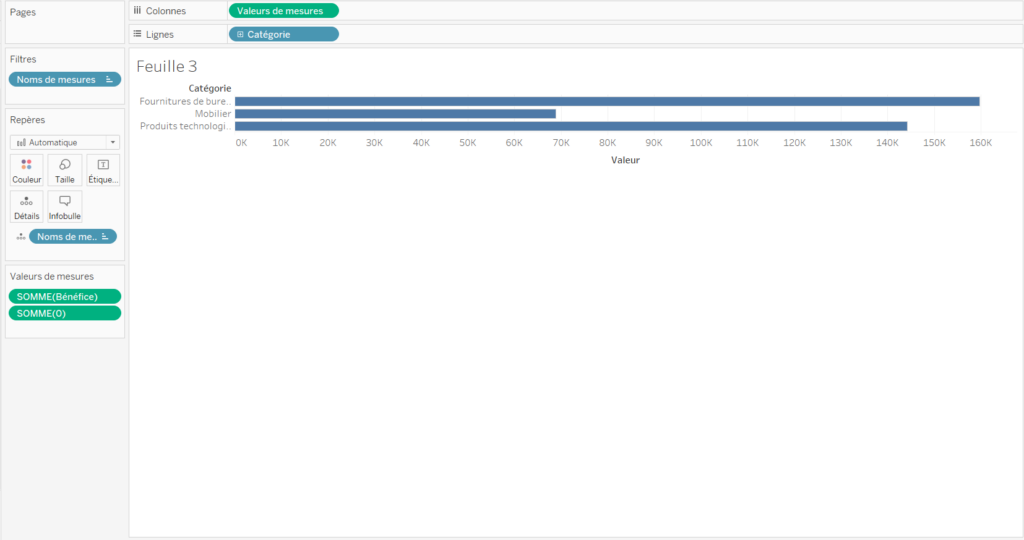

Enfin, enlevez toutes les autres mesures pour ne garder que « Bénéfice » et « 0 ». Vous devriez arriver à un résultat comme tel.

Toujours rien qui ressemble à un bar-chart arrondi. C’est normal.
Il ne reste que quelques étapes.

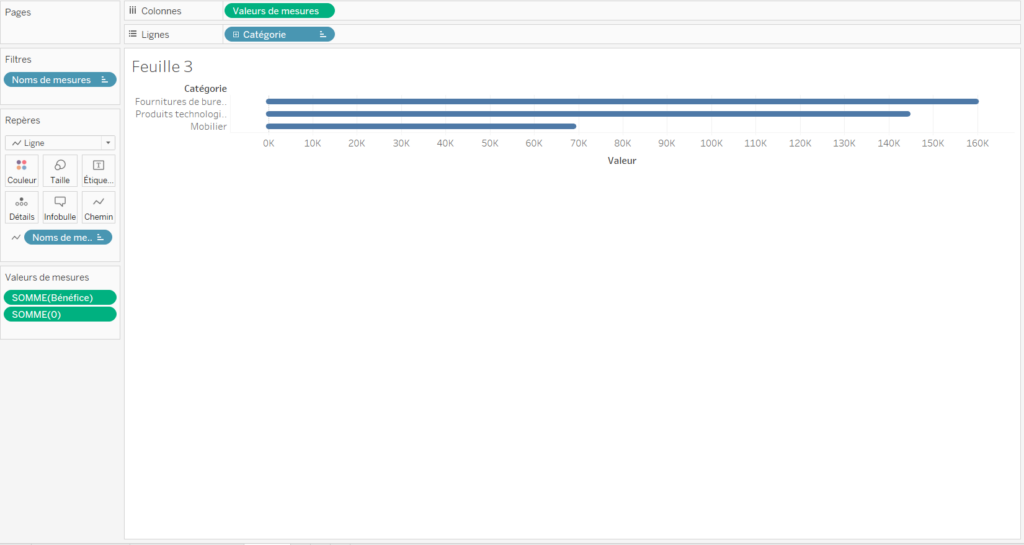

Changez le « Repère » pour « Ligne » et placez « Nom de mesures » dans « Chemin ».
Enfin, agrandissez vos lignes en jouant sur « Taille » de votre repère.

Et là, magie !

Notre bar-chart arrondi apparaît.

C’est tout simple non ?

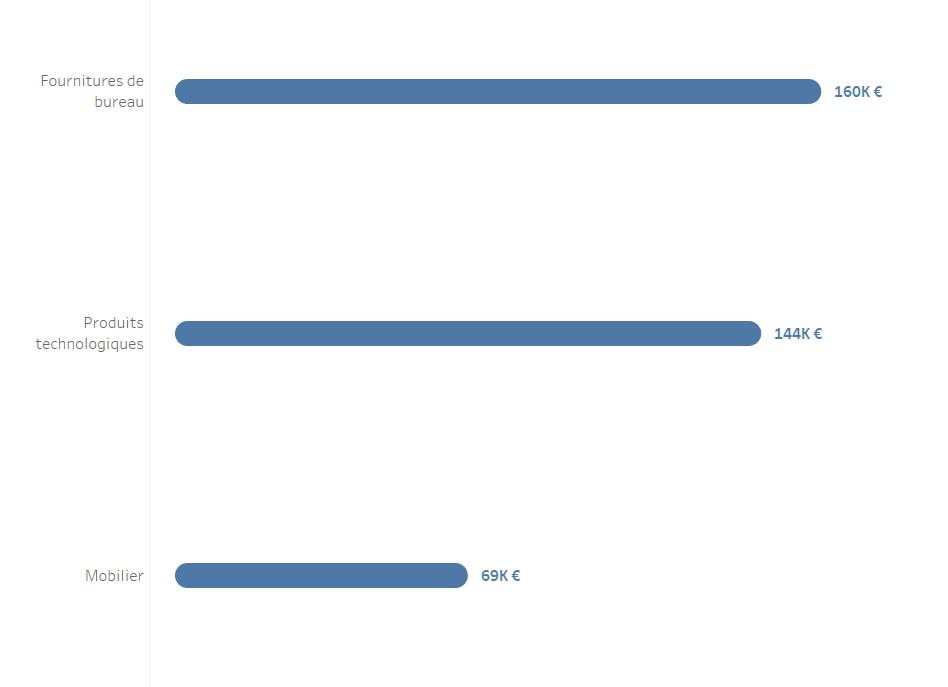

Après quelques ajustements, nous arrivons au résultat suivant

Pourquoi ça fonctionne ?

Rentrons dans la tête de Tableau pour comprendre.

Nous lui avons demandé la chose suivante :
« Pour chaque « Catégorie », trace moi une ligne de « 0 » à la « somme du bénéfice » ».

Vous comprenez désormais l’intérêt du 0 de tout à l’heure ?
Il permet de fixer le début de votre ligne.
Par ce que oui, dans Tableau, un bar-chart arrondi est en fait, une ligne.
Surprenant.
Les extrémités arrondies du bar-chart correspondent en fait, aux extrémités de la ligne qui la compose.

A lire aussi : Comment trier les données dans un graphique avec des actions de paramètre.

Avantages de ce graph

Grâce à ce graphique, très facile à reproduire, vous pourrez renouveler l’aspect général de vos dashboards, en y ajoutant une touche de design, tout en conservant sa facilité de lecture.
Enfin, ce graphique est très rapide à construire et ne nécessite aucune préparation de données a priori.

Et maintenant ?

Avant de refaire ce graphique dans toutes les situations, il est important de garder les éléments suivants à l’esprit :

  • Le bar-chart classique reste plus précis que celui que vous venez d’apprendre à construire. Ainsi, si vous comparez des valeurs très proches; telles que 10 et 11, la différence ne sera pas nécessairement très visibles avec un bar-chart arrondi. Je vous recommande donc de rester sur une version classique de celui-là.
