Rendre esthétique vos line charts !

Dans mon article sur LinkedIn, que vous pouvez retrouver ici, je vous expliquais la nouveauté que j’apporte désormais à mes line charts. Je fais ressortir les points de données en les auréolant d’une petite couronne blanche. De cette façon, le lecteur peut plus facilement distinguer la date dont il est question. et de fait rendre esthétique vos line charts !

Pour vous expliquer comment reproduire ce graphique, je vais m’appuyer sur le jeu de données inclus par défaut dans Tableau : Exemple Hypermarché.


Avant de commencer

Avant de rentrer dans le détail des étapes à suivre, précisons les champs nécessaires. De ce côté-là, tout est très habituel :

  • Un champ pour les colonnes ; dans mon cas une date.
  • Un deuxième champ continu pour les lignes ; dans mon exemple, j’utilise le bénéfice.


Comment construire ce graph ?

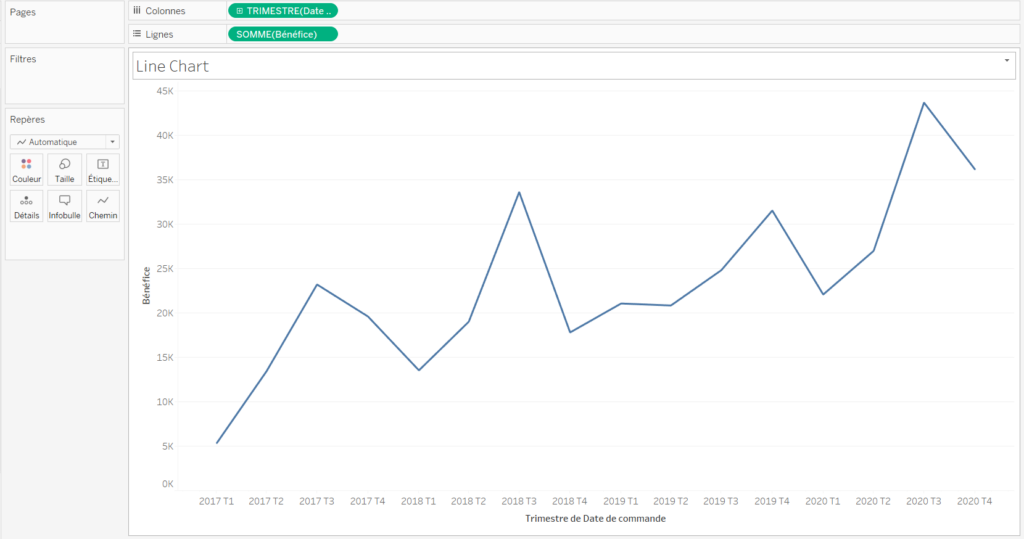

D’abord nous allons créer un line-chart très classique.
Je place le trimestre de la date en colonne et le bénéfice en ligne.

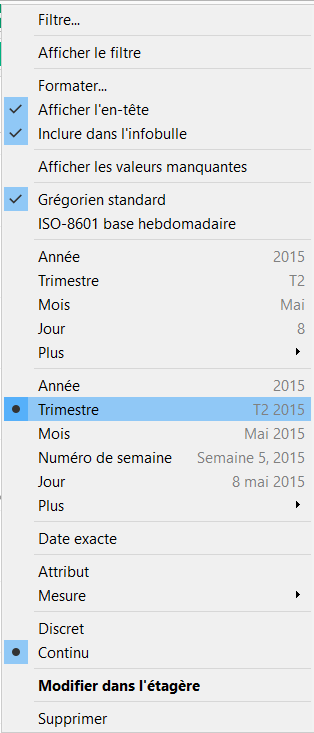

Pour afficher la trimestre en valeur de date, faites un clic droit sur le champ une fois placé dans « Colonnes »

choix des paramètres

Choix des paramètres

A lire aussi : Utiliser les dates dans Tableau

Puis, nous allons dupliquer notre mesure « Bénéfice ». Vous allez très rapidement comprendre pourquoi.

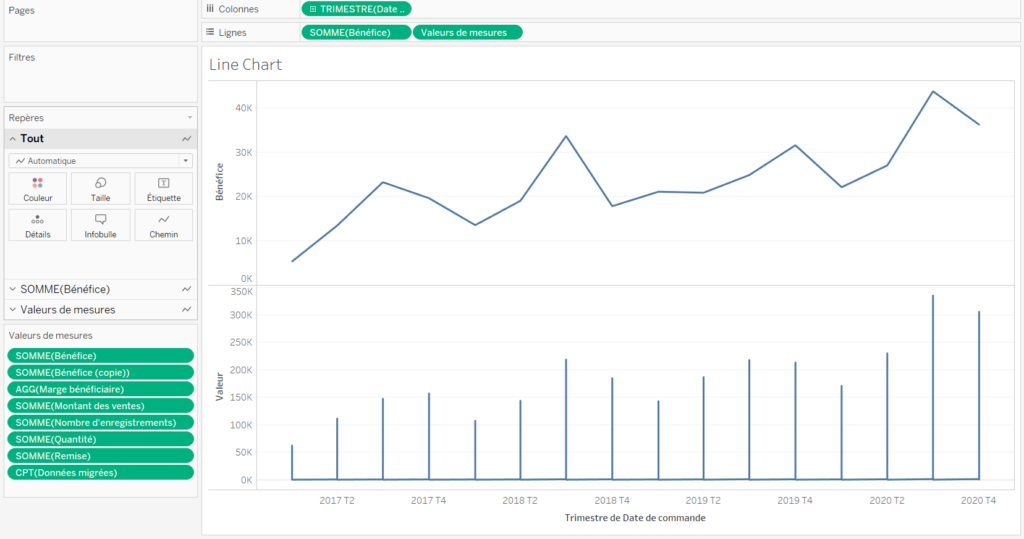

Ensuite nous allons ajouter « Valeurs de mesures » en lignes.

Valeurs de mesures


Comme attendu, toutes les mesures sont ajoutées. Nous allons d’abord garder exclusivement celles qui nous intéressent : « Bénéfice » et « Bénéfice (copie) ».

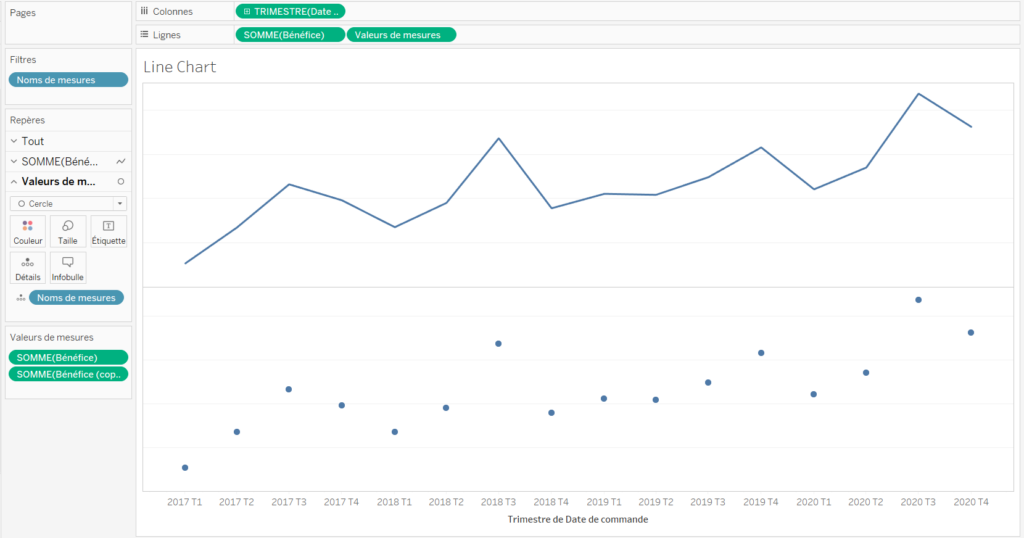

De plus, nous allons changer le repère de Valeurs de mesures » à « Cercle ».

Choix des paramètres


Voici ce que vous devriez obtenir.
Nous y sommes presque.


Pour le repère de « Valeurs de mesures », nous allons ajouter « Noms de mesures » en « Couleur » et en « Taille ».
Cela signifie que pour chaque mesure différente, dans notre cas : Bénéfice et Bénéfice (copie), les cercles qui les représentent seront de couleurs et de tailles différentes.


Sur « Couleur », choisissez la même couleur que votre arrière plan, ici du blanc, pour « Bénéfice (copie) » et une couleur proche de celle de votre ligne pour « Bénéfice ».
De cette façon, on fera apparaître un cercle de couleur de petite taille au milieu d’un cercle blanc plus grand. Ainsi, on crée l’illusion d’une couronne blanche autour du point de données : le rendant plus visible.

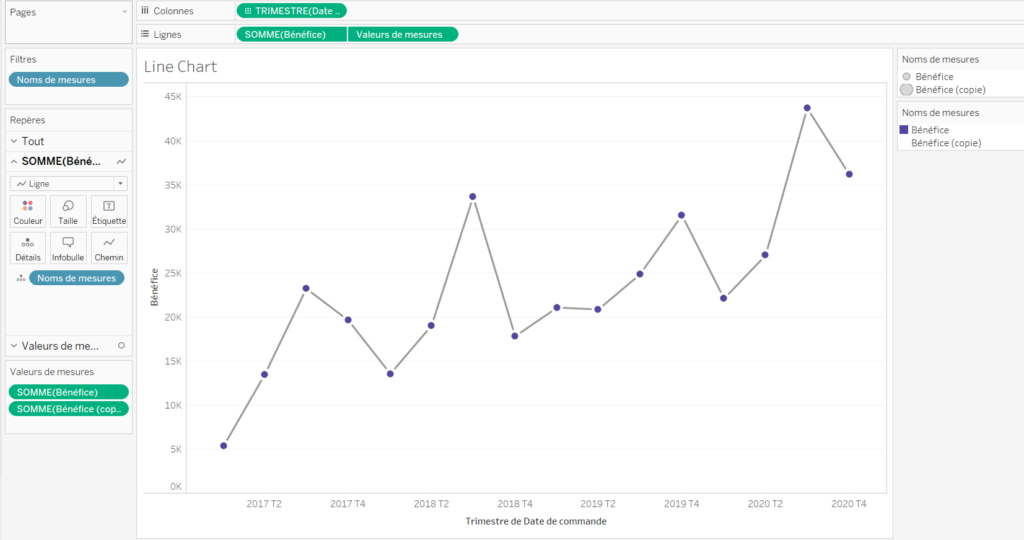

Ensuite, nous créons un axe double entre « Somme (Bénéfice) » et « Valeurs de mesures » puis nous synchronisons les deux axes.

Synchroniser les deux axes

Tout cela commence à prendre forme. Ne reste plus qu’à peaufiner les détails.

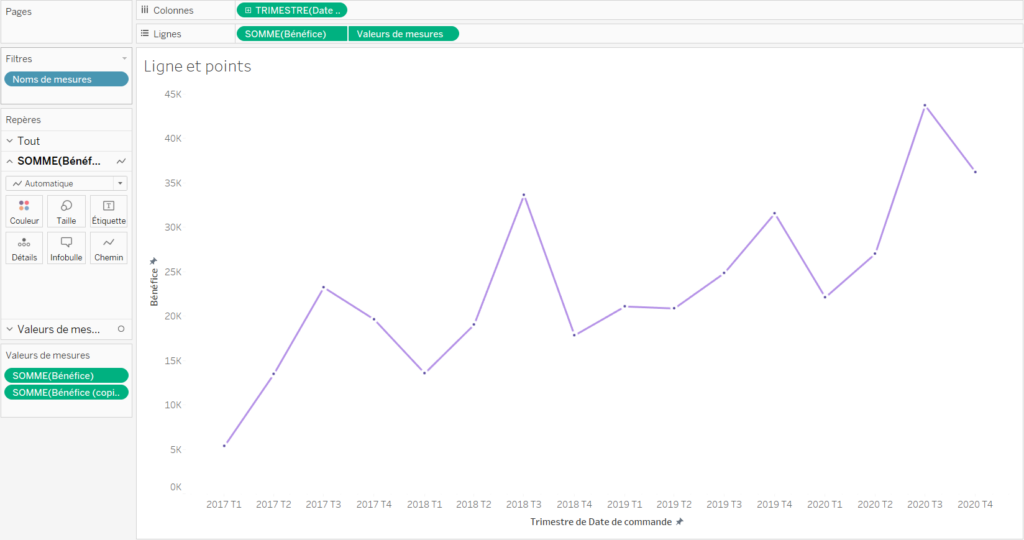

Vous pouvez désormais ajuster la taille des cercles à votre convenance.
Choisissez la couleur qui vous convient pour votre ligne.
Définissez les graduations et le format général de votre graph.
Ajoutez des étiquettes de texte si nécessaire.

ajuster taille des cercles

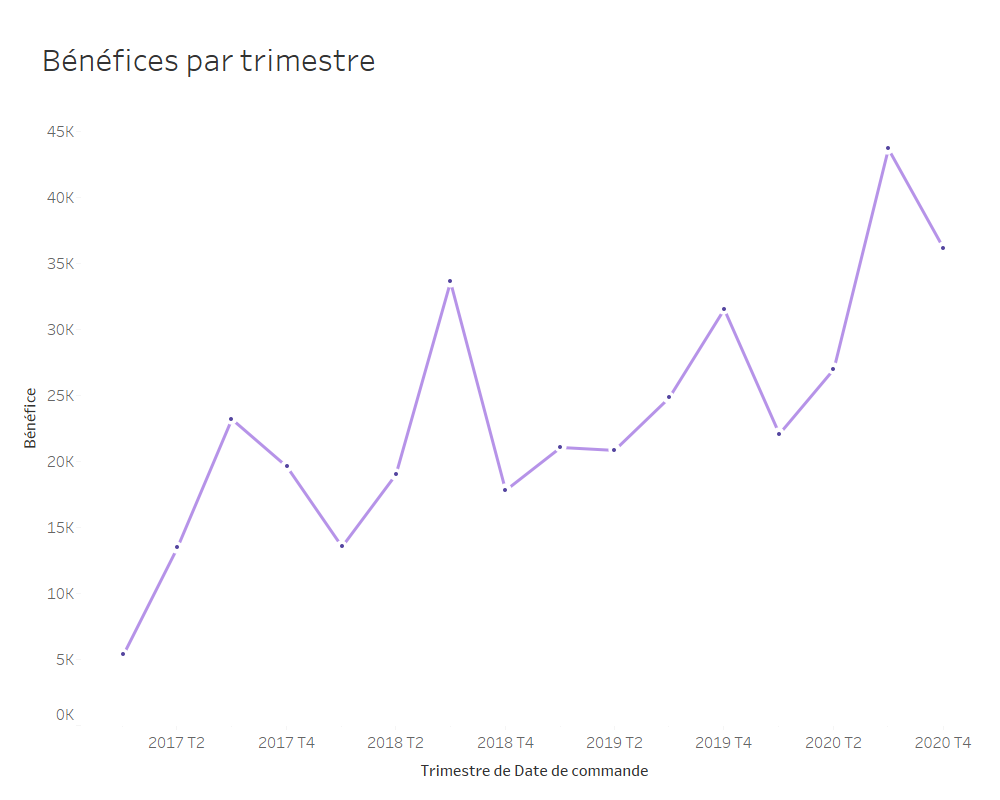

Voilà, le visuel de votre graphique est terminé.
N’oubliez pas de définir vos infobulles pour les deux repères !



Avantages de ce graph

Ce graphique possède plusieurs avantages

  • Il est très lisible. Au premier coup d’œil, tout le monde sait le lire et le comprendre.
  • Il est rapide à construire. Après avoir répété le processus quelques fois, vous saurez le faire en 30 secondes.
  • Il apporte une nouveauté sans compromettre la lisibilité. Ainsi vous satisferez les demandes de « jolis graphiques » tout en gardant une grande facilité de lecture.



Éléments à garder en mémoire

Avant de remplacer tous vos line charts par cette nouvelle version, voici quelques éléments importants à noter.

  • Le graphique nécessite un axe double.
    • Vous ne pourrez donc pas y ajouter des barres de Gantt pour y afficher des objectifs par exemple.
    • Il en va de même pour un graphique de zone.

  • Il ne fonctionne pas bien avec un grand nombre de points de données.
    • Les points blancs deviennent trop importants par rapport à la courbe.
